Amplificador Bluetooth Estéreo Wall AMP
Potência – 15+15W RMS estéreo (30W total), classe D de alta qualidade, impedância 8Ω, distorção harmônica total (THD) 0,8%, relação sinal/ruído -70dB. Compatível com 1 par de caixas até 60W.
Conectividade – Bluetooth 5.0 com alcance de até 5 metros sem obstáculos. Entrada auxiliar (AUX) com prioridade automática sobre Bluetooth quando conectada. Saída TTL para automação.
Alimentação – Bivolt automático 90-240VAC com fonte 12V DC inclusa. Dimensões compactas 81 × 36 × 105mm. Peso 0,940kg (com fonte). Acabamento branco.
Recursos Principais — Características gerais
- Bluetooth 5.0 com alcance de até 5 metros sem obstáculos
- Entrada auxiliar (AUX) para dispositivos com fio — prioridade sobre BT
- Controles de reprodução integrados (Play/Pause, próxima/anterior, volume)
- LEDs indicadores de status: MODE (BT/AUX) e PLAY (reprodução)
- Amplificação Classe D de alta qualidade (0,8% THD)
- Fonte bivolt automática externa 90-240VAC com saída 12V DC
- Saída TTL para integração com sistemas de automação
Funcionamento Básico — Operação
- Para ligar: Pressionar botão ON/OFF uma única vez
- Para desligar: Pressionar e segurar o botão ON/OFF por 3 segundos
- Trocar entrada: Pressionar botão MODE para alternar entre Bluetooth e AUX
- Prioridade de entrada: Quando o cabo AUX está conectado, ele tem prioridade automática sobre o Bluetooth
- Compatibilidade: Recomendado para 1 par de caixas até 60W. Use cabo mínimo 2,0 × 1,5 mm estéreo
1.1 Função Auxiliar / TTL
Uso da função auxiliar: Para entrar em modo auxiliar, pressione o botão MODE uma vez. Para retornar ao Bluetooth, pressione novamente. Quando um cabo AUX está conectado, ele tem prioridade automática sobre o Bluetooth.
Pinout do conector AUX (4 pinos)
| Cor do Fio | Função |
|---|---|
| Cinza e roxo | GND (terra) |
| Laranja | Auxiliar L (canal esquerdo) |
| Azul | Auxiliar R (canal direito) |
Conexão na placa: +L / -L / -R / +R

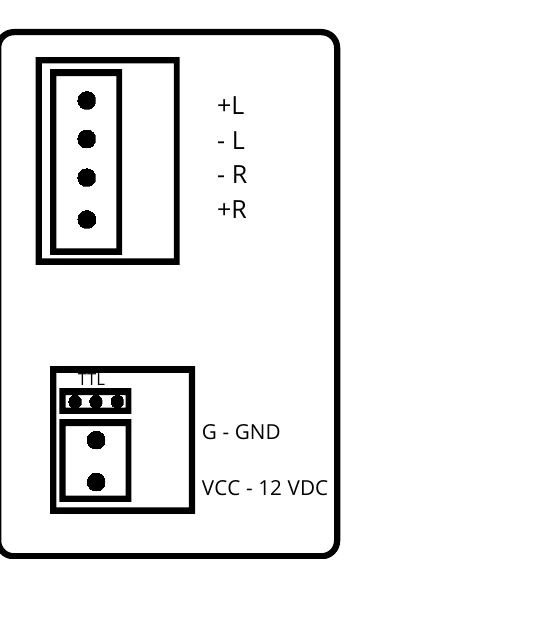

Diagrama dos conectores AUX (superior) e TTL (inferior)
Conector TTL (3 pinos)
| Pino | Função |
|---|---|
| G | GND (terra) |
| VCC | 12 VDC (alimentação) |
A interface TTL permite integração com sistemas de automação e configuração avançada via comandos AT (ver seção 4 — Configuração Avançada).
Conexão Bluetooth
Procedimento de pareamento passo a passo:
- Ligue o amplificador pressionando o botão ON/OFF
- Ative o Bluetooth em seu smartphone, tablet ou notebook
- Busque por dispositivos disponíveis na lista de Bluetooth do aparelho
- Selecione "IBS" na lista de dispositivos
- Se solicitado, insira a senha padrão: 1234
- Aguarde a confirmação — o LED MODE ficará aceso fixo
- Ao iniciar a reprodução, o LED PLAY acenderá
Indicadores LED
| LED | Status | Significado |
|---|---|---|
| MODE | Piscando rapidamente | Dispositivo não pareado, aguardando conexão |
| MODE | Aceso fixo | Dispositivo pareado e conectado |
| MODE | Piscando lentamente | Música em reprodução via Bluetooth |
| PLAY | Aceso | Reproduzindo música ativamente |
3.1 Controles de Reprodução
| Função | Ação Necessária |
|---|---|
| Play / Pause | Pressionar botão PLAY/PAUSE |
| Próxima música | Pressionar botão ▲ |
| Música anterior | Pressionar botão ▼ |
| Aumentar volume | Segurar botão VOL+ |
| Diminuir volume | Segurar botão VOL- |
| Alternar entrada (BT/AUX) | Pressionar botão MODE |
- O Bluetooth é desabilitado automaticamente ao desligar o aparelho
- O amplificador não possui limitador de volume — ajuste através do dispositivo fonte
- Para melhor qualidade, mantenha o dispositivo a menos de 5 metros
- Obstáculos físicos podem reduzir o alcance do Bluetooth
Especificações Técnicas — Wall AMP
| Parâmetro | Especificação |
|---|---|
| Modelo | Wall AMP BT V2 (EASY WALL BT) |
| Versão Bluetooth | 5.0 |
| Alcance Bluetooth | Máximo 5 metros (sem obstáculos) |
| Potência de saída | 15 + 15W RMS (30W total estéreo) |
| Impedância de saída | 8Ω (específico para 1 par de caixas até 60W) |
| Classe de amplificação | D |
| Distorção harmônica total (THD) | 0,8% |
| Razão sinal/ruído (S/N) | -70dB |
| Entradas | Bluetooth 5.0 + Auxiliar (com prioridade sobre BT) |
| Saídas | Estéreo L/R para caixas + saída TTL |
| Alimentação | Bivolt automático 90-240VAC |
| Fonte de alimentação | 12V DC (inclusa) |
| Acabamento | Branco |
| Dimensões (L × A × P) | 81 × 36 × 105mm |
| Peso total | 0,940kg (com fonte) |
| Garantia | 1 ano contra defeitos de fabricação |
Nota técnica: A classe D de amplificação oferece excelente equilíbrio entre qualidade sonora e eficiência energética, proporcionando som com baixa distorção em formato compacto.
Configuração avançada: Os parâmetros do Bluetooth (nome, senha, equalização) podem ser personalizados via interface TTL com cabo USB-TTL e software Serial Debug Assistant (Windows 10+). Comandos AT disponíveis: COM+SNAME+ (nome), COM+SPIN+ (senha), COM+SETEQ[NORMAL/ROCK/JAZZ/POP/CLASSIC/DANCE/R&P/BOOST/TREBLE]. Suporte técnico: Premier Service — atendimento@premierservice.com.br | (11) 98757-3800.
4. Configuração Avançada — Renomear Bluetooth
É possível personalizar o nome, senha e equalização do módulo Bluetooth via interface TTL. O procedimento requer um cabo USB-TTL e o software Serial Debug Assistant.
Requisitos para Configuração
- Computador com Windows 10 ou superior
- Aplicativo "Serial Debug Assistant" (gratuito na Microsoft Store)
- Cabo USB com conector TTL de 3 pinos
- Conhecimento básico de comunicação serial
Configuração da Porta Serial
| Parâmetro | Valor |
|---|---|
| Baud Rate | 9600 |
| Data Bits | 8 bits |
| Parity | None (Nenhum) |
| Stop Bits | 1 |
| Flow Control | None |
Procedimento de Conexão
- Conecte o cabo TTL na entrada traseira do amplificador (abaixo da marcação TTL)
- Conecte o cabo USB ao computador
- Abra o Serial Debug Assistant
- Configure os parâmetros conforme a tabela acima
- Abra a conexão serial
- Digite os comandos AT conforme necessário (ver página 9)
4.1 Comandos Seriais
| Comando | Função | Exemplo de Uso |
|---|---|---|
COM+SNAME+ | Modificar nome do Bluetooth | COM+SNAME+MeuAudio\r\n |
COM+SPIN+ | Modificar senha (máx. 16 caracteres) | COM+SPIN+NovaSenha123\r\n |
COM+TONEON | Ativar sons de alerta | COM+TONEON\r\n |
COM+TONEOFF | Desativar sons de alerta | COM+TONEOFF\r\n |
COM+MTONE | Consultar status do tom | COM+MTONE\r\n |
COM+SETEQNORMAL | Equalização padrão | COM+SETEQNORMAL\r\n |
COM+SETEQ[MODE] | Definir modo de equalização | COM+SETEQROCK\r\n |
Modos de Equalização Disponíveis
NORMAL · BOOST · TREBLE · POP · ROCK · CLASSIC · JAZZ · DANCE · R&P
E-mail: atendimento@premierservice.com.br
WhatsApp: (11) 98757-3800
Precauções
- Leia todas as instruções antes de operar o equipamento e guarde este manual em local seguro para consultas futuras.
- Não exponha o equipamento a respingos ou gotejamento de água. Não coloque recipientes com líquidos sobre o aparelho.
- Certifique-se de que a ventilação ao redor do equipamento não esteja obstruída. Mesmo sendo compacto, mantenha espaço livre ao redor para dissipação de calor.
- Não tente abrir ou modificar internamente o equipamento. Não há peças reparáveis pelo usuário em seu interior. Procure sempre um técnico autorizado IBS.
- Utilize exclusivamente a fonte 12V DC inclusa com o produto. O uso de outras fontes pode danificar permanentemente o amplificador.
- O amplificador é específico para 1 par de caixas até 60W em 8Ω. O uso com cargas maiores ou fora desta especificação pode danificar o equipamento e cancela a garantia.
- Utilize cabo de alto-falante de no mínimo 2,0 × 1,5 mm estéreo para garantir qualidade sonora e evitar perdas de sinal.
- Desligue o amplificador antes de conectar ou desconectar cabos de sinal e de alto-falantes.
- O amplificador não possui limitador de volume interno — ajuste o volume através do dispositivo fonte (smartphone/tablet) para evitar distorções e danos.
- Evite instalar o equipamento próximo a fontes de calor excessivo, locais com umidade alta ou exposição direta ao sol/maresia.
- Em caso de odor de queimado, faísca ou qualquer comportamento anormal, desligue imediatamente e entre em contato com a assistência técnica.
5. Termo de Garantia
Este produto possui garantia total de 1 (um) ano a partir da data de compra, sendo:
- 90 dias: Garantia legal conforme Art. 26, II do Código de Defesa do Consumidor
- 9 meses: Garantia contratual adicional oferecida pelo fabricante
Condições que INVALIDAM a Garantia
A garantia será automaticamente cancelada se:
- Houver uso inadequado, imprudente ou negligente do produto
- O produto sofrer quedas, impactos ou danos físicos
- Ocorrer danos por água, umidade excessiva ou descargas elétricas
- A instalação for incorreta ou com voltagem inadequada
- Houver alteração das características originais do produto
- O equipamento for violado ou aberto por pessoa não autorizada
- Forem realizados consertos por assistências não autorizadas
- Forem utilizadas peças não originais ou fonte de alimentação diferente da inclusa (12V DC)
- Houver oxidação por maresia ou locais úmidos
- Forem usados produtos abrasivos ou químicos na limpeza
- O produto for usado com caixas acima de 60W de potência
IMPORTANTE: Guarde a nota fiscal de compra. Ela é indispensável para validação da garantia. A instalação deve ser realizada por profissional habilitado para manter a validade da garantia.
6. Política de Troca e Reparo
Procedimentos de Garantia
- Primeiros 7 dias: Produto com defeito será substituído por um novo
- Após 7 dias: Produto será enviado para assistência técnica autorizada
- Prazo de reparo: Até 30 dias conforme CDC
- Frete: Por conta do consumidor em caso de garantia
Exclusões da Garantia
- Serviços de instalação do produto
- Atendimento domiciliar
- Danos estéticos (riscos, amassados)
- Desgaste natural de componentes
- Problemas causados por instalação incorreta
IBS AUDIO PREMIUM
www.ibsaudio.com.br
RUA DR. MAURÍCIO DE LACERDA, 522
SÃO PAULO - SP | CEP: 04303-192
Produto sujeito a alteração sem aviso prévio
Manual revisado em 2024 — Versão 1.0
