MANUAL
DE USO
TRAFO DE LINHA 70V
2

Índice

1. Apresentação — O que é o Trafo de Linha 70V3
2. Esquema de Ligação Direta4
3. Ligação com Potenciômetro 30Ω 4W5
4. Modelos Disponíveis — Linha STL-5 a STL-1006
5. Dimensionamento do Sistema7
6. Instalação Passo a Passo8
7. Especificações Técnicas9
8. Erros Comuns na Instalação10
9. Termo de Garantia e Suporte11
3

Transformador de Linha 70V


Função – O transformador de linha IBS é um componente passivo instalado em série com cada caixa acústica em sistemas de sonorização ambiente 70V/70,7V. Converte a alta tensão da linha-tronco em baixa impedância (4Ω ou 8Ω) para excitar o alto-falante.

Aplicação – Sistemas comerciais com muitas caixas distribuídas em longas distâncias — shoppings, hotéis, hospitais, igrejas, academias e supermercados. Permite usar fiação fina sem perda de potência.

Linha completa – 10 potências disponíveis de 5W a 100W (STL-5 a STL-100), permitindo dimensionar cada caixa com precisão conforme a área de cobertura.

Vantagens da Linha 70V — Por que usar transformador

  • Permite fiação fina (1,5 mm² ou menos) em longas distâncias sem perda significativa
  • Dimensionamento independente da potência de cada caixa por tap selecionado
  • Soma simples das potências (taps) para escolher o amplificador 70V correto
  • Núcleo magnético de aço silício laminado — alta eficiência, baixa distorção
  • Saídas separadas 4Ω e 8Ω para máxima compatibilidade com caixas comerciais
  • Construção robusta com terminais parafusados (screw terminal block)
  • Compatível com atenuadores 70V e potenciômetros de fio para controle local

Princípio de Funcionamento — Como opera

  • Primário (entrada): recebe a alta tensão (70V RMS) vinda do amplificador
  • Secundário (saída): entrega baixa tensão na impedância adequada à caixa (4Ω ou 8Ω)
  • Tap selecionado: determina quanta potência o trafo entrega à caixa (5W até 100W)
  • Soma dos taps: total não pode exceder 80% da potência RMS do amplificador 70V
  • Faixa de resposta: 50 Hz a 18 kHz (±3 dB) — adequada para voz e música ambiente
4

2. Esquema de Ligação Direta

Conexão clássica do transformador entre o amplificador 70V e a caixa acústica, sem controle local de volume. Modo padrão para a maioria das instalações comerciais.

Esquema de ligação do Trafo de Linha 70V — primário ao amplificador, secundário à caixa

Esquema de ligação do transformador 70V — primário (amplificador) à esquerda, secundário (caixa) à direita.

Lado primário (entrada — do amplificador)

  • Fio vermelho: saída quente da linha 70V do amplificador
  • Fio preto: retorno (terra de áudio) da linha 70V
  • Conecte ambos aos terminais identificados como 70V e 0 no primário do trafo

Lado secundário (saída — para a caixa)

  • Escolha o terminal de saída conforme a impedância da caixa: 4Ω ou 8Ω
  • Conecte o fio positivo (+) ao terminal correspondente do trafo
  • Conecte o fio negativo (−) ao terminal 0 do secundário
  • Em modelos com terminal "NÃO USAR", jamais conecte fiação nesse ponto — é interno ao circuito magnético
Atenção — Risco de Queima do Amplificador
A ligação errada do transformador pode causar a queima do amplificador 70V. Sempre desligue toda a alimentação antes de conectar e confira a impedância da caixa e o tap selecionado antes de energizar o sistema.
5

3. Ligação com Potenciômetro 30Ω 4W

Para sistemas que exigem controle independente de volume por zona (sala VIP do restaurante, vestiários da academia, salas separadas de hotel), insere-se um potenciômetro de fio 30Ω 4W entre o secundário do transformador e a caixa acústica.

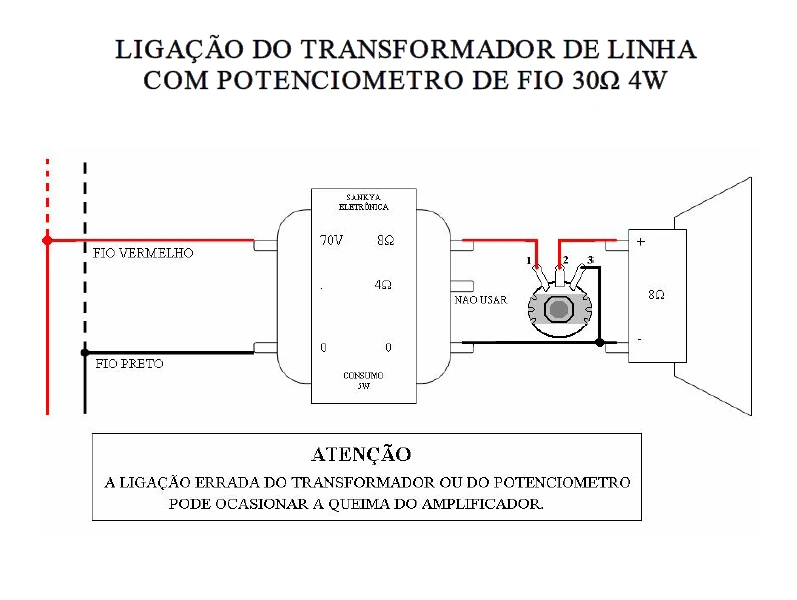

Esquema de ligação do trafo de linha 70V com potenciômetro de fio 30Ω 4W entre o secundário e a caixa

Potenciômetro de fio 30Ω 4W inserido entre o secundário do trafo (8Ω) e a caixa acústica.

Conexão dos Terminais 1, 2 e 3

TerminalConexão
Terminal 1Saída do trafo (sinal de entrada)
Terminal 2 (cursor central)Polo positivo (+) da caixa acústica
Terminal 3Polo negativo (−) da caixa + terminal 0 do secundário do trafo (retorno comum)
Atenção — Especificação Obrigatória do Potenciômetro
Use exclusivamente potenciômetro de fio (wirewound) com pelo menos 30Ω e 4W. Potenciômetros comuns de carbono ou condutivo plástico queimam quando atravessados por correntes de áudio amplificadas. Para zonas com potência total acima de 30W, prefira atenuadores 70V dedicados.
6

4. Modelos Disponíveis — Linha STL-5 a STL-100

A linha IBS oferece 10 modelos de transformador de linha 70V, cobrindo potências de 5W até 100W. Todos com entrada padrão 70V/70,7V e saídas separadas 4Ω/8Ω.

Modelo Potência Entrada Saída Aplicação típica
STL-55 W70V / 70,7V4Ω · 8ΩCaixas de fundo (background)
STL-1010 W70V / 70,7V4Ω · 8ΩRestaurantes, escritórios, lojas pequenas
STL-1515 W70V / 70,7V4Ω · 8ΩSalões médios, recepções
STL-2020 W70V / 70,7V4Ω · 8ΩÁreas comerciais médias
STL-2525 W70V / 70,7V4Ω · 8ΩAcademias, igrejas pequenas
STL-3030 W70V / 70,7V4Ω · 8ΩSalões grandes, shoppings
STL-3535 W70V / 70,7V4Ω · 8ΩÁreas amplas, externas cobertas
STL-4040 W70V / 70,7V4Ω · 8ΩHotéis (lobby), supermercados
STL-5050 W70V / 70,7V4Ω · 8ΩEventos, ginásios, grandes igrejas
STL-100100 W70V / 70,7V4Ω · 8ΩÁreas externas grandes, arenas pequenas

Nota de projeto: a escolha do tap (modelo) determina a potência que cada caixa receberá. Em projetos com várias zonas, é comum misturar diferentes modelos no mesmo amplificador — desde que a soma total não ultrapasse 80% da potência RMS do amp.

7

5. Dimensionamento do Sistema

A regra de ouro para projetar um sistema 70V garante operação segura e longa vida útil do amplificador:

Soma dos taps ≤ 80% da potência RMS do amplificador 70V

Os 20% de folga são margem de segurança para picos de música, distorção e envelhecimento dos componentes. Operar no limite reduz a vida útil do amplificador.

Exemplo Prático — Restaurante

Caixas instaladas20 unidades
Tap escolhido por caixa10 W (STL-10)
Consumo total (20 × 10W)200 W
Folga de segurança (20%)+ 40 W
Potência mínima do amplificador240 W RMS em linha 70V
Amplificador recomendadoIBS PA-2150 (300W RMS)

Para cálculo automático do seu projeto, use a calculadora de potência 70V IBS disponível em ibsaudio.com.br/calculadora.

Atenção — Cálculo de Potência
Ultrapassar 80% da capacidade do amplificador pode acionar a proteção térmica, distorcer o áudio em picos e encurtar a vida útil do equipamento. Sempre arredonde para cima ao escolher o amplificador.
8

6. Instalação Passo a Passo

Procedimento completo de instalação do transformador de linha 70V. Execute cada etapa em sequência para garantir conexão segura e correta.

  1. 1. Planeje o projeto antes — meça áreas, conte caixas, escolha o tap correto para cada uma. Use a calculadora 70V para validar a soma dos taps vs. amplificador.
  2. 2. Desligue toda a alimentação — risco de choque elétrico e de queima do amplificador. Confirme com multímetro que não há tensão na linha.
  3. 3. Identifique os terminais do trafo — primário (entrada 70V/0) e secundário (saídas 4Ω/8Ω/0). Consulte a etiqueta no corpo do transformador.
  4. 4. Conecte o primário — fio vermelho ao terminal 70V, fio preto ao terminal 0. Aperte firmemente os parafusos do bloco terminal.
  5. 5. Conecte o secundário à caixa — terminal 4Ω ou 8Ω (conforme caixa) ao fio + da caixa, terminal 0 do secundário ao fio − da caixa.
  6. 6. Se usar potenciômetro/atenuador, insira-o entre o secundário do trafo e a caixa conforme o esquema da seção 3. Confira a sequência de terminais 1-2-3.
  7. 7. Etiquete o trafo com o tap selecionado (STL-X) — facilita manutenção futura e identificação de zonas.
  8. 8. Teste a caixa individualmente antes de fechar acabamentos — defeitos de fábrica são raros, mas ocorrem.
  9. 9. Documente o diagrama final — quais caixas em qual circuito, quais taps, potência total por zona. Vale ouro em manutenção.
9

7. Especificações Técnicas

Parâmetro Especificação
TipoTransformador de áudio para linha 70V
Tensão primária70V / 70,7V RMS (padrão internacional)
Impedância secundária4Ω · 8Ω (saídas separadas)
Potências disponíveis5, 10, 15, 20, 25, 30, 35, 40, 50, 100 W
Faixa de frequência50 Hz – 18 kHz (±3 dB)
Núcleo magnéticoAço silício laminado
Tipo de conexãoTerminais parafusados (screw terminal block)
Potenciômetro recomendadoFio (wirewound), 30Ω · 4W mínimo
Faixa de temperatura−10°C a +60°C
ModelosSTL-5, STL-10, STL-15, STL-20, STL-25, STL-30, STL-35, STL-40, STL-50, STL-100
Garantia1 ano contra defeitos de fabricação
FabricaçãoBrasil — Austhen Ind. e Com.

Nota técnica: os transformadores IBS utilizam núcleo de aço silício laminado, garantindo alta eficiência de conversão (>92%) e baixa distorção harmônica em toda a faixa de frequência. Construção robusta e dimensionada para operação contínua.

Atenuadores 70V vs. potenciômetro de fio: em projetos novos com 4+ zonas controladas, prefira atenuadores 70V dedicados (volume controls 70V) instalados antes do transformador. Eles oferecem atenuação em passos calibrados (3 dB), maior capacidade (10W a 100W), bypass de emergência e instalação em caixa 4×2" padrão.

10

8. Erros Comuns na Instalação

Atenção
Erros de instalação são a principal causa de queima do amplificador 70V.
  • Somar taps acima da capacidade do amplificador. Sempre faça a conta com folga de 20% — operar no limite reduz drasticamente a vida útil do amp.
  • Ligar tap errado no secundário. Conectar a caixa em terminal incompatível com sua impedância cria curto-circuito local, aciona proteção e pode queimar o amplificador.
  • Usar potenciômetro de carbono ou plástico condutivo em vez de fio (wirewound). Queima rapidamente quando atravessado por corrente de áudio amplificada.
  • Misturar caixas 70V e caixas ôhmicas no mesmo amplificador. Saída 70V e saída ôhmica são fisicamente diferentes — nunca conecte juntas.
  • Fiação subdimensionada em troncos longos. Para distâncias superiores a 200 m, utilize cabo de no mínimo 1,5 mm².
  • Polaridade invertida entre caixas vizinhas. Gera cancelamentos audíveis nas áreas de cruzamento — sempre mantenha + e − consistentes em toda a instalação.
  • Conectar fio no terminal "NÃO USAR" de modelos que possuem esse ponto interno. Pode danificar o circuito magnético e cancelar a garantia.
  • Energizar o sistema antes de conferir todas as conexões. Sempre revise duas vezes antes de ligar o amplificador.
  • Não etiquetar os trafos com o tap selecionado. Em manutenção futura, identificar o tap exige desmontagem.
11

9. Termo de Garantia e Suporte

Este produto possui garantia total de 1 (um) ano contra defeitos de fabricação, contados da data de aquisição, sendo:

  • 90 dias: Garantia legal conforme Art. 26, II do Código de Defesa do Consumidor
  • 9 meses: Garantia contratual adicional oferecida pelo fabricante

Condições que INVALIDAM a Garantia

A garantia será automaticamente cancelada nos seguintes casos:

  • Instalação incorreta com taps somados acima da capacidade do amplificador
  • Uso de potenciômetro fora da especificação (não-fio, abaixo de 30Ω 4W)
  • Danos por surtos elétricos, descargas atmosféricas ou tensão inadequada na rede
  • Conexão no terminal "NÃO USAR" causando danos ao circuito magnético
  • Tentativa de abertura, reparo ou modificação do transformador
  • Sinais de oxidação por maresia, umidade excessiva ou instalação em ambiente impróprio
  • Mistura de caixas 70V com caixas ôhmicas no mesmo amplificador
  • Danos físicos por queda, impacto ou manuseio inadequado

Suporte Técnico IBS

Nosso time de engenharia atende integradores, instaladores, arquitetos e clientes finais para dimensionamento de projetos. Sem custo, sem compromisso.

Telefone / WhatsApp(11) 5677-3159
E-mail comercialcomercial@ibsaudio.com.br
Catálogo completoibsaudio.com.br/trafo-linha-70v
Calculadora 70Vibsaudio.com.br/calculadora

IMPORTANTE: Guarde a nota fiscal de compra — ela é indispensável para validação da garantia. A instalação deve ser realizada por profissional habilitado para manter a validade da garantia.

IBS Áudio Premium
Av. João Pedro Cardoso, 49
São Paulo – SP | 04355-000
www.ibsaudio.com.br
