O que é um trafo de linha 70V (e por que ele existe)
Um trafo (transformador) de linha é um pequeno componente que se instala em série com cada caixa acústica em um sistema 70V. Sua função é fazer a tradução elétrica entre dois mundos: o lado do amplificador, que distribui o sinal em alta tensão (70V ou 70,7V) por longos cabos finos, e o lado da caixa, que opera em baixa impedância (4 ou 8 ohms) onde a corrente é alta e o fio precisaria ser grosso.
Sem o transformador, alimentar 20 caixas distribuídas por um shopping de 5.000 m² exigiria cabos do tamanho de mangueiras de jardim para evitar perda de potência. Com o trafo, a linha-tronco usa cabo fino comum e cada caixa adapta localmente a tensão para o nível certo. É a mesma lógica das linhas de transmissão elétrica residencial — só que em escala de áudio.
Esquema de ligação: lendo o diagrama

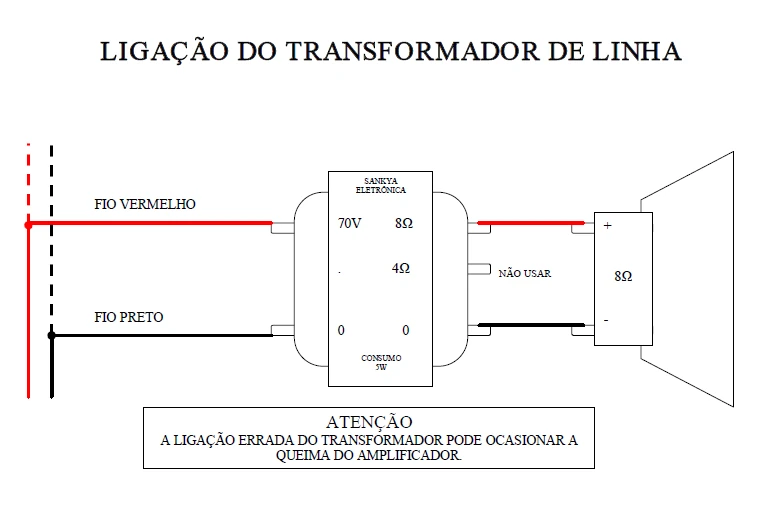

A imagem que abre este artigo é o esquema clássico de ligação do trafo de linha 70V, traduzido da prática histórica de marcas como Sansara e Sankya — pioneiras de som ambiente no Brasil. Vamos ler os elementos:
- Lado esquerdo (primário, do amplificador): dois fios chegam do amplificador 70V — o fio vermelho traz a saída quente e o fio preto é o retorno (terra de áudio). Ambos vão direto aos terminais 70V do trafo.
- No corpo do trafo (taps): a etiqueta lista derivações de potência selecionáveis — em diagramas clássicos aparecem 70V, 8Ω, 4Ω e "consumo X W". Em transformadores IBS modernos, você escolhe diretamente uma das 10 potências: 5, 10, 15, 20, 25, 30, 35, 40, 50 ou 100W.
- Lado direito (secundário, da caixa): dois fios saem do trafo já em baixa impedância — vão direto aos terminais + e − da caixa. A caixa pode ser de 4 ou 8 ohms; o trafo IBS tem saídas para ambas.
- Terminal "NÃO USAR": em alguns modelos com dois secundários distintos, um deles é específico — usá-lo errado curto-circuita o transformador. Sempre consulte a etiqueta do trafo antes de conectar.
⚠ Atenção: a ligação errada do transformador pode ocasionar a queima do amplificador. Sempre desligue a alimentação antes de conectar e confira o tap antes de energizar.
Os 10 modelos de trafo IBS
A linha IBS oferece 10 potências de transformador, permitindo dimensionar cada caixa com precisão sem desperdiçar potência do amplificador:
| Modelo | Potência | Entrada | Saída | Uso típico |
|---|---|---|---|---|
| IBS STL-5 | 5 W | 70V / 70,7V | 4Ω · 8Ω | Caixas de fundo (background), áreas pequenas |
| IBS STL-10 | 10 W | 70V / 70,7V | 4Ω · 8Ω | Restaurantes, escritórios, lojas pequenas |
| IBS STL-15 | 15 W | 70V / 70,7V | 4Ω · 8Ω | Salões médios, recepções |
| IBS STL-20 | 20 W | 70V / 70,7V | 4Ω · 8Ω | Áreas comerciais médias |
| IBS STL-25 | 25 W | 70V / 70,7V | 4Ω · 8Ω | Academias, igrejas pequenas |
| IBS STL-30 | 30 W | 70V / 70,7V | 4Ω · 8Ω | Salões grandes, shoppings |
| IBS STL-35 | 35 W | 70V / 70,7V | 4Ω · 8Ω | Áreas amplas, áreas externas cobertas |
| IBS STL-40 | 40 W | 70V / 70,7V | 4Ω · 8Ω | Hotéis (lobby), supermercados |
| IBS STL-50 | 50 W | 70V / 70,7V | 4Ω · 8Ω | Eventos, ginásios, grandes igrejas |
| IBS STL-100 | 100 W | 70V / 70,7V | 4Ω · 8Ω | Áreas externas grandes, arenas pequenas |
Como dimensionar: a regra dos taps
O tap é a torneira de potência da caixa. Você seleciona um valor (5–100W) e a caixa consome exatamente aquilo do amplificador, independente de quantas caixas mais estão na mesma linha. Isso simplifica radicalmente o projeto — não importa se você tem 5 ou 50 caixas em paralelo, o que conta é a soma dos taps.
A regra de ouro:
Soma dos taps ≤ 80% da potência RMS do amplificador 70V.
A folga de 20% é margem para picos de música, distorção de baixa frequência e envelhecimento dos componentes. Operar com 100% no limite reduz a vida útil do amplificador e produz distorção audível nos picos transientes.
Exemplo prático
Restaurante com 20 caixas no tap de 10W cada → consumo total 200W. Com folga de 20% (+40W), o amplificador precisa entregar pelo menos 240W RMS em linha 70V. Recomendação: IBS PA-2150 (300W RMS) — atende com folga real e ainda permite expansão futura.
Quer fazer essa conta automaticamente para o seu projeto? Use a calculadora de potência 70V IBS — ela soma os taps e recomenda o amplificador adequado.
Aplicações reais: onde o trafo brilha
O transformador de linha 70V é padrão da indústria em ambientes onde múltiplas caixas precisam cobrir áreas extensas com qualidade uniforme:
- Shoppings centers: centenas de caixas distribuídas por corredores, food courts, sanitários e áreas comuns — todas em uma linha-tronco fina.
- Hotéis: lobby, corredores, restaurantes, piscina e áreas de eventos com volume independente por zona via atenuadores.
- Hospitais e clínicas: sonorização discreta de espera e corredores, com paging de emergência sobreposto.
- Igrejas e templos: caixas de coro, púlpito, naves laterais e salões anexos integrados em um único sistema.
- Academias: motivação musical em alta cobertura, com flexibilidade de volume por sala (musculação, aeróbica, recepção).
- Supermercados e lojas grandes: som ambiente uniforme em corredores extensos, com chamadas administrativas via microfone prioritário.
Erros comuns que queimam amplificadores
1. Somar taps acima da potência do amplificador
Conectar 200W de taps em um amp de 150W é o erro mais frequente. O amp tenta entregar a potência demandada, sobreaquece e entra em proteção (ou queima). Sempre faça a conta antes — taps somados, com folga de 20%.
2. Ligar tap errado (curtos no secundário)
Em trafos com múltiplos secundários (4Ω e 8Ω separados), ligar a caixa no secundário errado pode criar um curto-circuito local que aciona a proteção do amplificador. Sempre confira a etiqueta do trafo e a impedância da caixa antes de conectar.
3. Misturar caixas 70V com caixas ôhmicas no mesmo amplificador
Saída 70V e saída ôhmica do amp são fisicamente diferentes — alguns amplificadores hi-fi não têm saída 70V. Confirme que seu amplificador é específico para linha 70V antes de conectar trafos.
4. Fiação subdimensionada na linha 70V
Mesmo em 70V, cabos muito finos em distâncias longas (acima de 200m) podem causar queda de tensão perceptível. Use no mínimo cabo 1,5mm² para troncos longos.
5. Polaridade invertida entre caixas
Algumas caixas em fase invertida geram cancelamentos audíveis em áreas onde elas se cruzam. Sempre conecte fio vermelho/preto consistentemente entre todas as caixas da mesma linha.
Checklist de instalação
- Plante o projeto antes de comprar: meça áreas, conte caixas, escolha taps. Use a calculadora 70V para validar.
- Desligue toda a alimentação antes de conectar trafos. Risco de choque + risco de queima.
- Marque cada trafo com o tap selecionado com etiqueta permanente — ajuda manutenção futura.
- Teste cada caixa individualmente antes de fechar acabamentos — defeito de fábrica raro mas existe.
- Documente o diagrama final — quais caixas estão em qual circuito, qual tap, qual potência total por zona. Vale ouro em manutenção.
- Use atenuadores 70V (não potenciômetros comuns) se precisar controle de volume local — potenciômetros não-70V queimam.
Resumo: quando especificar trafo de linha 70V
Use trafo de linha 70V sempre que:
- O projeto tem mais de 4 caixas em paralelo.
- A fiação total excede 50 metros lineares entre amplificador e caixa mais distante.
- A aplicação é comercial (não residencial Hi-Fi).
- É necessário controle independente de volume por zona com atenuadores.
- Você quer flexibilidade para adicionar ou remover caixas sem refazer o cálculo de potência.
Em sistemas residenciais com 1-2 pares de caixas Hi-Fi próximas ao amplificador, o sistema ôhmico tradicional 4-8Ω é mais simples e tem fidelidade ligeiramente superior. Para tudo que é comercial e distribuído, 70V é o padrão da indústria há décadas — e o trafo de linha é a peça que viabiliza essa arquitetura.
